日本一道一区二区视频,国产午夜亚洲精品国产成人,国产精品国产三级国产av主播 ,99热久久这里只精品国产99,99热久久这里只精品国产99

脫硫脫水系統(tǒng)承擔(dān)著5臺機組的運行要求，是降低吸收塔漿液密度和對吸收塔漿液進行置換的唯一、且不可取代的重要系統(tǒng)；脫水系統(tǒng)運行正常與否、脫水效果好與壞，直接牽動著整個脫硫FGD系統(tǒng)的運行狀況。

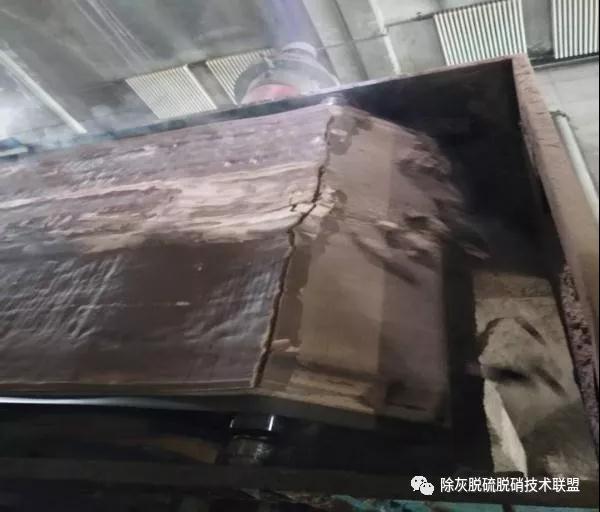

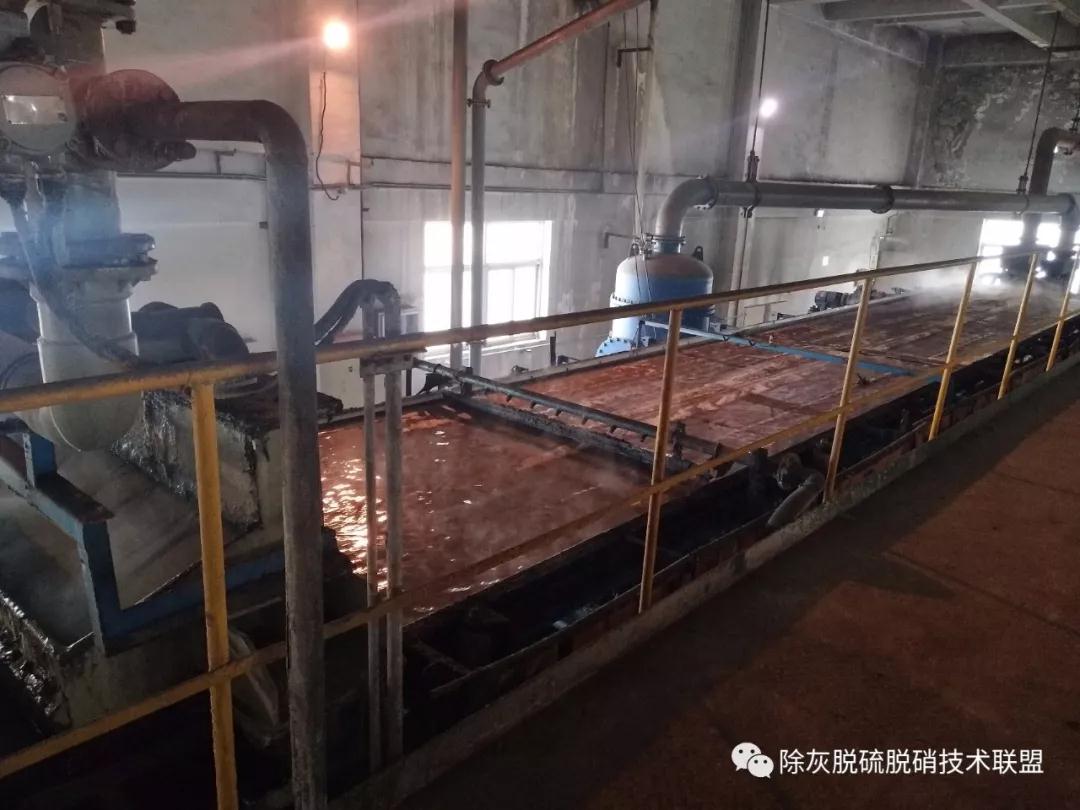

我廠脫硫脫水系統(tǒng)的脫水效果時常有較差現(xiàn)象，脫水機在運行時無法脫干石膏漿液，導(dǎo)致經(jīng)常出現(xiàn)脫水機流浠現(xiàn)象，石膏庫中石膏稀稠，給后續(xù)的石膏外運工作也帶來了困難；有時候甚至啟動兩套脫水系統(tǒng)才能滿足5臺機組的運行要求，即造成了廠用電的上升，又讓脫水系統(tǒng)再無備用系統(tǒng)，給脫水機的正常維護和檢修工作帶了困難。

針對我廠脫水系統(tǒng)現(xiàn)存故障和以往出現(xiàn)的故障進行闡述和論證，主要目的是，確保脫硫脫水系統(tǒng)能夠達到低能耗、高效率的運行狀態(tài)；并對脫水系統(tǒng)的正常維護及檢修工作提供有效的方案，以及往后發(fā)生故障時能高效率的消除故障，讓系統(tǒng)盡快投入運行。

一、引言

我廠是5×330MW火力發(fā)電機組，NO.1~NO.5機組的煙氣脫硫采用石灰石-石膏濕法（FGD）脫硫工藝；我廠設(shè)計兩套真空皮帶脫水機以滿足脫硫工藝。

濕法石灰石-石膏煙氣脫硫工藝中，石灰石漿液在吸收塔內(nèi)與煙氣逆向接觸，生成半水亞硫酸鈣并以小顆粒狀存在漿液中，經(jīng)氧化風(fēng)機將O2鼓入吸收塔內(nèi)，強行氧化為二水硫酸鈣（CaSO4·2H2O）結(jié)晶。

石膏排出泵將吸收塔內(nèi)的漿液抽出，送往石膏旋流器，進行顆粒分級，稀的溢流返回吸收塔；濃縮的底流（較粗顆粒）送往真空皮帶機進行石膏脫水。脫水后的石膏含水率要求不超10%。

若石膏水分過高，不僅影響對石膏的儲存、運輸，嚴重時，會影響脫水系統(tǒng)的正常運行，進而造成吸收塔漿液密度持續(xù)高升、吸收塔漿液品質(zhì)差；塔內(nèi)漿液品質(zhì)差又會導(dǎo)致脫硫效率差和脫水效果差的惡性循環(huán)事件的發(fā)生。

1、脫水效果差之原因一:石膏漿液品質(zhì)差

此處，說到石膏漿液品質(zhì)差，主要是指漿液中小顆粒石膏晶體增多或漿液中的雜質(zhì)含量增加等引起濾布過濾通道的堵塞，使?jié){液中的水不容易從濾布孔隙分離出來,脫水效果差。

1.1石膏晶體顆粒度小

吸收塔漿液經(jīng)一級脫水后，進入真空脫水機上的石膏漿液所含固體顆粒度分布較寬。若60um以上的大顆粒占60%以上，10um以下的小顆粒占5%以下，這樣的顆粒分布所構(gòu)成的石膏有利于脫水。

而控制石膏結(jié)晶，使其生成易于分離和脫水的石膏顆粒是非常重要的。最好，石膏晶體是粗顆粒；如果控制不當(dāng)，生成層狀、針狀或者非常細小的顆粒，不僅會造成系統(tǒng)結(jié)垢，而且非常難脫水；尤其是針狀晶體，形成的石膏顆粒小，粘性大，如CaSO3·1/2H2O晶體。

而理想的石膏晶體應(yīng)是短柱狀，比前者顆粒大，易于脫水。所以，控制好吸收塔內(nèi)化學(xué)反應(yīng)條件和結(jié)晶條件(循環(huán)泵運行方式必須滿足液氣比規(guī)定值；吸收塔漿液液位必須足夠高，以滿足漿液在漿池內(nèi)滯留時間不低于4min，滯留時間越長越利于亞硫酸根被氧化，同時有利于晶體的長大），使之生成粗顆粒和短柱狀的石膏晶體，是脫水機能夠正常脫水的重要條件之一。

1.2吸收塔漿液中其它雜質(zhì)多

(1)原煙氣中的飛灰。尤其是飛灰中含碳量高或者焦油等未燃燒盡的顆粒物進入吸收塔，會引起吸收塔中的有機物含量增加，從而發(fā)生皂化反應(yīng)，產(chǎn)生一種油膜，加之氧化風(fēng)機給吸收塔漿池中鼓入高壓空氣，油膜會受到高壓沖擊，進而造成漿液易冒泡，不利于脫水。

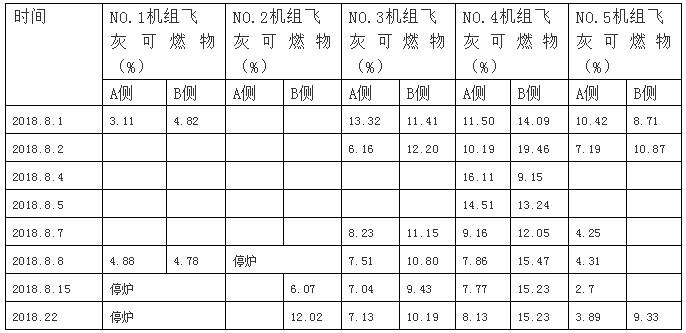

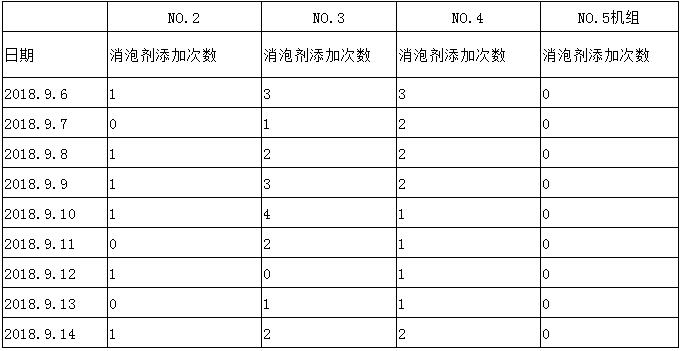

以上表格中統(tǒng)計的是，2018年8月份我廠各機組飛灰中可燃物含量所占比值。規(guī)定鍋爐燃燒后飛灰中可燃物含量應(yīng)低于5%，可見，我廠鍋爐燃燒存在燃燒不充分的現(xiàn)象，特別是NO.3機組和NO.4機組較為嚴重。在2018年9月份對各機組消泡劑添加次數(shù)進行了統(tǒng)計。以吸收塔溢流管開始冒泡為準(zhǔn)，對吸收塔進行添加消泡劑。

（3）石灰石中的雜質(zhì)。石膏晶體從漿液中析出過程可分為晶核形成和晶體生長兩個階段。當(dāng)溶液表面能降低時晶核形成速率會增大，進而導(dǎo)致漿液中晶核數(shù)量增多，石膏晶體顆粒變??；而漿液中MgO的存在會降低溶液表面能,這樣就會導(dǎo)致石膏晶體顆粒度變小，不利于脫水。

1.3吸收塔漿液PH值偏高

pH值偏高，反應(yīng)出石灰石漿液供給量過多，而合格的石灰石漿液細度要求90%以上通過325目（44um），且平均值控制在22um；若PH值偏高說明石灰石漿液在吸收塔漿液中占比高，在石膏排出泵運行時，所抽出的石膏漿液中石灰石含量也高；而在上述闡述過這樣小粒徑的顆粒會使得脫水效果不好，造成石膏脫水困難。

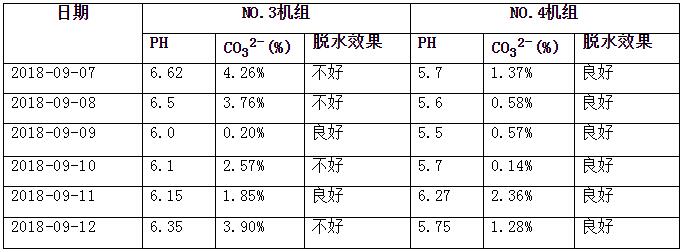

NO.3機組和NO.4機組參數(shù)統(tǒng)計（表三）

2.脫水效果差之原因二:石膏旋流器粗細分離效果差

石膏旋流器號稱是一級脫水，承擔(dān)著石膏漿液的濃縮和分離作用。石膏旋流器的溢流含固量一般控制在1%～3%（質(zhì)量含量）左右，固體顆粒細小，主要為未完全反應(yīng)的吸收劑和石膏小結(jié)晶等；脫硫劑返回吸收塔繼續(xù)參加反應(yīng)，而石膏小結(jié)晶作為漿池中結(jié)晶長大的晶核，影響著下一階段石膏大晶體的形成。旋流的底流含固量一般在50%～60%（質(zhì)量含量）左右，固體顆粒主要為長大的石膏晶體，真空皮帶脫水機的目的就是要脫除這些大結(jié)晶顆粒之間的游離水，上述已經(jīng)詳細的說到大顆粒晶體占比多的話是非常有利于脫水機正常脫水的。

若石膏旋流器旋流筒體內(nèi)石膏沉積、旋流子入口被大量雜質(zhì)堵塞，或者運行人員調(diào)整不當(dāng)，比如旋流子投運數(shù)目多，入口壓力低，石膏漿液濃縮及顆粒分級效果肯定會變差，過多的小顆粒將會進入底流，然后到脫水機，會直接影響石膏的脫水效果.

2018年09月29日——09月30日對NO.1~NO.4機組提取石膏旋流器底流漿液，送化驗室化驗石膏旋流器底流漿液的固含量（NO.2、NO.3在29號14:40分取漿；NO.1、NO.4在30號早上07:10分取漿）。見下表：

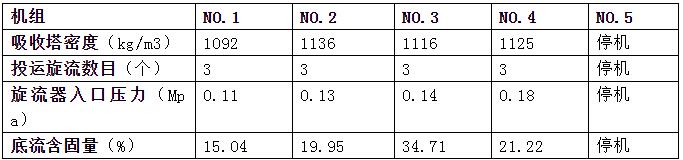

石膏旋流器參數(shù)（表四）

化驗所得結(jié)果顯示4臺機組的石膏旋流器底流含固量遠低于要求值，這樣就會造成二級脫水系統(tǒng)真空皮帶脫水機脫水負擔(dān)加重；也會使得石膏旋流器底流漿液中小顆粒CaCO3含量增加，即影響脫水效果，又會造成石灰石的浪費。

3.脫水效果差之原因三:真空皮帶脫水機故障

3.1脫水機濾布材質(zhì)差

濾布材質(zhì)采用聚酯材料的最好，有聚丙烯的話易出現(xiàn)濾布變形、撕裂和濾布易開洞，或濾布接口工藝是否良好，工藝不好，接口處縫隙大等，都會導(dǎo)致漏真空，影響脫水效果?；蛘邽V布材質(zhì)太差，濾布孔隙大小不合理也會直接造成脫水效果差。

我廠在2018年08月低對#2真空皮帶機濾布進行了更換，在運行中發(fā)現(xiàn)根本無法將石膏漿液脫干，與之前濾布材質(zhì)進行比較，發(fā)現(xiàn)該濾布較之前所用濾布材質(zhì)要硬，而且面光滑；為了保證脫水效果良好，2018年09月08日，重新更換了和之前一致的新濾布，最終#2脫水系統(tǒng)可正常投運。

3.2氣液分離器至脫水機間真空管路是否堵塞

2013年中旬，脫水機A、B脫水效果差，我廠對氣液分離器至脫水機之間的真空管路進行過拆解檢查，發(fā)現(xiàn)管路中有大量漿液沉積，部分管路接近堵塞狀態(tài)，嚴重影響到脫水機的脫水效果，待積漿清理后，恢復(fù)運行時，發(fā)現(xiàn)脫水效果明顯好轉(zhuǎn)。

4.脫水效果差之原因四：運行人員運行調(diào)整不當(dāng)

4.1石膏旋流器旋流子投運數(shù)目多

若，石膏旋流器旋流子投運數(shù)目多時，石膏旋流器入口壓力會下降，壓力過低時，漿液流入旋流器的流速會下降；而石膏旋流器的工作原理就是離心沉積，如果漿液在切向進入旋流器筒體的流速過低時，石膏漿液中的小顆粒或更多的水無法在旋流子內(nèi)向上旋流，而最終成為底流漿液；這樣進入石膏底流分配箱中的石膏漿液含的小顆粒物質(zhì)多，而且含水量也大，這樣非常不利于脫水。

4.2脫水機頻率調(diào)整不當(dāng)

脫水機頻率過低時，濾餅厚度高，不利于水分被吸出；如果，頻率過快，濾餅厚度薄，但濾布運行快，濾餅中水分被吸干的時間短，同樣也不利于脫水。

4.3脫水機下漿量過大

脫水機下漿量大，超出了脫水機的承載與處理能力。

5.石膏漿液脫水效果差處理方案

5.1保證吸收塔漿液品質(zhì)合格

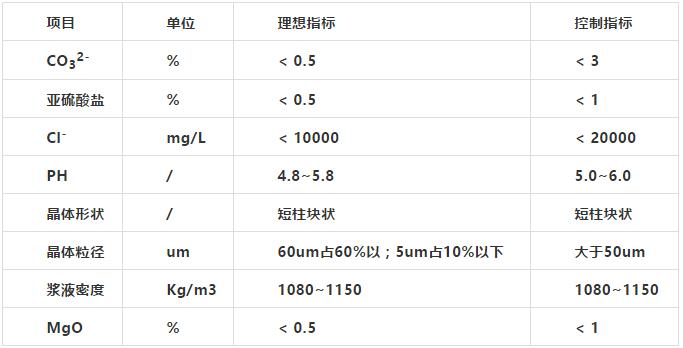

石膏漿液品質(zhì)標(biāo)準(zhǔn)（表五）

5.11保證吸收塔內(nèi)化學(xué)反應(yīng)必須充分

根據(jù)SO2在水溶液中氧化動力學(xué)的研究，HSO3-在PH值為4.5時氧化速率最大，但實際濕法石灰石FGD工藝中，將吸收塔漿液PH值控制在4.8~5.8，并保證氧化風(fēng)機出力足夠，確保CaSO3·1/2H2O占比小于1%；同時，保證石膏結(jié)晶時間足夠，這樣能形成較大顆粒的石膏晶體。

5.12保證廢水正常排放，維持吸收塔內(nèi)CL-濃度小于13000mg/L

吸收塔內(nèi)氯離子濃度過高，說明脫硫系統(tǒng)沒有按照設(shè)計要求定期對廢水外排，如此，吸收塔內(nèi)惰性物質(zhì)（如不參加反應(yīng)的灰、雜質(zhì)等）也會富集過多，而這部分物質(zhì)會包裹在石灰石小顆粒表面，而阻止石灰石和SO22的接觸與反應(yīng)，造成石灰石消耗的增加，同樣會造成脫硫效率的下降。因此，會有氯離子濃度過高，就伴隨著脫硫效率降低，或者供漿時間長的現(xiàn)象。

5.13保證鍋爐燃燒充分

若，鍋爐燃燒不充分，煙氣帶著含有大量的碳顆?；蛘呓褂偷任慈紵M的飛灰進入吸收塔中，一方面會引起吸收塔內(nèi)惰性物質(zhì)的增加，另一方面也會引起吸收塔漿液中的有機物含量增加，從而發(fā)生皂化反應(yīng)，產(chǎn)生一種油膜，最終，吸收塔漿液會冒泡溢流。

5.14嚴格控制脫硫用水水質(zhì)和石灰石料質(zhì)量

盡量降低脫硫用水中所含有的COD；同時嚴格控制石灰石原料，尤其是其中的MgO含量，保證其指標(biāo)正常（< 1%）。

5.2運行人員應(yīng)該勤于調(diào)整運行方式、加強對運行參數(shù)的監(jiān)測和分析

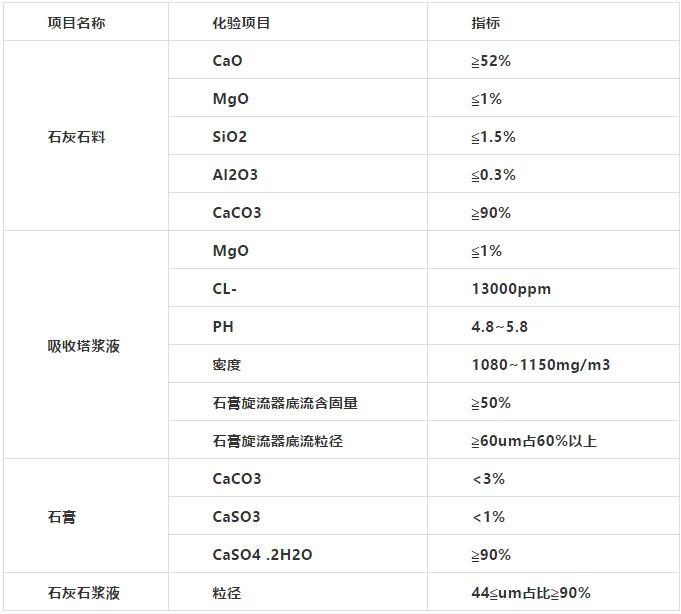

脫硫?qū)I(yè)需要化驗的項目和各項目指標(biāo)（表六）

5.21嚴密監(jiān)測石膏旋流器的入口壓力

我廠所用的石膏旋流器各有四個旋流子，對旋流子投運數(shù)目進行調(diào)整，原則上是入口壓力越大石膏旋流器底流含固量就越高，而且石膏漿液中大顆粒固體占比高；但旋流子投運數(shù)目太少，會影響對吸收塔漿液的置換效率，不利于對吸收塔漿液密度的控制。

對石膏旋流器投運兩個旋流子時和投運三個旋流子時，進行化驗旋流子的底流含固量和溢流含固量，看是否達標(biāo)，若不達標(biāo)，聯(lián)系檢修檢查旋流子，有必要時要更換旋流子或沉沙嘴。對化驗數(shù)據(jù)和入口壓力監(jiān)測數(shù)據(jù)進行統(tǒng)計，有利于分析和解決脫水機脫水效果差的問題。

5.22嚴密監(jiān)視脫水機運行狀態(tài)

監(jiān)盤人員要勤于調(diào)整脫水機頻率以及下漿量。巡檢人員應(yīng)檢查脫水機運行狀態(tài)良好、濾布完好無破損或跑偏等現(xiàn)象，特別要檢查濾布沖洗水量是否正常，發(fā)現(xiàn)問題及時聯(lián)系檢修處理。

6. 結(jié)論

沒有解決不了的問題，只需要我們能“對癥下藥”！

脫水效果差原因復(fù)雜，而且各因素之間又會相互影響。以上清楚地闡述了造成脫水機脫水效果差的各方面因素，在脫水效果差時，為了確切的找準(zhǔn)具體因素，就需要對所有可能涉及到的因素進行逐一排查和篩選，同時要特別注意對吸收塔漿液進行取樣化驗，并制定詳細的定期化驗與數(shù)據(jù)統(tǒng)計制度，這樣有利于分析，也有助于切實地解決問題。
