摘要：近幾年全國棄風、棄光問題日益嚴重，而且國家對燃煤電廠深度調峰能力的要求也不斷提高。該文結合華北地區火電機組深度調峰補償相關政策，對某 350 MW超臨界熱電聯產項目進行靈活性改造研究。通過對國內幾種主流靈活性改造技術進行分析，對比各種技術的優缺點以及投資費用、運行成本，并結合本地區調峰補償情況，評估機組靈活性改造后對后期經營的影響，得出適合本廠的最優方案。結果表明，低壓缸零出力供熱技術是目前為止應對熱電解耦成本最低的方案。當標煤單價在 700 元/t 以下時，機組不宜進行調峰，應多帶負荷；當標煤單價在 700 元/t 以上時，通過調峰降低機組負荷來減少虧損。

關鍵詞：熱電聯產；靈活性改造；深度調峰；棄風；棄光

（來源：《發電技術》期刊 作者：李樹明 劉青松 朱小東 平士斌 白貴生）

0 引言

由于近幾年可再生能源(主要是風電、太陽能發電)裝機容量快速增長，棄風、棄光問題愈演愈

烈 [1] ，全國平均棄風、棄光率長期高于 20% [2-3] ，對非水可再生能源的消納成為迫切任務 [4-7] 。為解決這一問題，國家發改委、能源局下發了一系列文件 [8-10] ，先后啟動了兩批共 22 個火電靈活性改

造試點項目，重點推動“三北”地區火電機組(30萬 kW 級及以上供熱機組)的靈活性改造。

對火電企業來講，尤其是供熱電廠，無論是從當前國家政策形勢還是企業自身生存發展需要，機組靈活性改造都將是各企業要面對的重要課題 [11-12] 。根據當前政策，電網內靈活性改造的機組越多，未進行靈活性改造的電廠所承擔的調峰費用就越多，經營壓力將會越來越大。

為此，本文將對國內幾種主流火電機組靈活性改造技術路線進行綜合對比、分析，結合華北地區對于火電機組深度調峰補償政策，評估火電機組進行靈活性改造后對后期經營的影響，研究得出當前形勢下火電機組進行靈活性改造的最優方案，為新建以及即將進行火電機組靈活性改造的供熱電廠提供技術參考。

1 對火電機組靈活性改造要求

火電運行靈活性主要包括調峰能力、爬坡速度、啟停時間等 3 個主要部分。目前我國供暖期熱電機組“以熱定電”方式運行，冬季最小出力一般在 60%~70%左右，負荷調節范圍較小，調峰能力不足，是制約火電機組靈活性改造的關鍵因素 [13] 。

靈活性改造要求熱電機組增加 20%額定容量的調峰能力，供熱期達到 40%~50%額定容量的最小技術出力，實現熱電機組熱電解耦；純凝機組增加 15%~20%額定容量的調峰能力，最小技術出力達到 30%~35%額定容量 [14] 。

供熱機組進行靈活性改造后，具備深度調峰的能力，調峰幅度增大，可以快速響應電網調度的需要。通過實施火電靈活性優化改造，實現供熱期熱電解耦，可以使火電廠更好地適應未來的形勢，具備參與競爭性電力市場的基本條件。

2 靈活性改造的幾種技術路線分析

對于供熱機組進行靈活性改造，實現熱電解耦，當前的技術路線主要有：儲熱技術、電熱鍋爐、主再熱蒸汽輔助供熱、低壓轉子改光軸、低壓缸零出力供熱等技術。

2.1 儲熱技術

儲熱技術是在熱網中增加熱網循環水儲能系統，通過儲能系統能量的吸收和釋放，可實現“熱電解耦”，在供熱期可提高機組的變負荷靈活性。

圖 1 [15] 為蓄熱罐與熱網系統直接連接系統示意圖，蓄熱水罐系統在熱網中的連接方式一般采用直接連接，即蓄熱水罐直接并入熱網中去。但采暖季熱負荷最大的時間內，當蓄熱水罐無法單獨確保熱電解耦時，一般采用鍋爐抽汽方案或電鍋爐方案配合使用，與蓄熱水罐一起繼續保證蓄熱系統的熱電解耦時間。另外，當增加蓄熱系統后，在考慮最冷月采暖熱負荷的情況下，熱網循環水泵需分流一部分流量用于蓄熱，用于供熱的熱網循環水流量將減少，需要對供暖期最大供熱負荷下的熱網循環水流量進行核算，避免機組在最冷月份無法參與調峰。

2.2 電熱鍋爐技術

電熱鍋爐技術主要分為電阻式鍋爐、電極式鍋爐、電熱相變材料鍋爐和電固體蓄熱鍋爐，其中做到高壓電直接接入和大功率直供發熱的方案是電極式鍋爐，電極式鍋爐是利用含電解質水的導電特性，通電后被加熱產生熱水或蒸汽，單臺鍋爐的最大功率可達 80 MW。

電極鍋爐在歐洲的應用較多，投資的商業模式是提供電力市場價格平衡調節的手段，在上網電價低于某一定值時，通過電鍋爐將低利潤甚至負利潤的發電量轉化為高利潤的供熱量。

2.3 主再熱蒸汽輔助供熱技術

主再熱蒸汽輔助供熱技術是考慮到汽輪機的運行特性和鍋爐燃燒運行工況，確保機組安全穩定運行，并盡可能減少機組改造工作量。從鍋爐主再熱蒸汽取汽，經減溫減壓，并滿足熱網加熱器設計要求參數時，進入熱網加熱器，使機組在低負荷運行工況下最大限度提升機組供熱能力。

2.4 低壓轉子改光軸技術

光軸改造是將現有汽輪機改成高背壓式供熱機組，低壓缸不進汽，主蒸汽由高壓主汽門、高壓調節汽門進入高中壓缸做功。中壓排汽(部分低加回?zé)岢槠谐?全部進入熱網加熱器供熱。將低壓轉子拆除后，更換成一根光軸，連接高中壓轉子與發電機轉子，光軸僅起到傳遞扭矩的作用。

此技術改造后沒有低壓缸做功，可以回收原由低壓缸進入凝汽器排汽熱量，減少冷源損失，使盡可能多的蒸汽用于供熱。目前該技術應用的供熱機組較多，但由于將低壓轉子更換為光軸后低壓缸不進汽，機組帶電負荷能力在整個供熱期將隨之降低，因此機組實際調峰范圍并沒有實質性擴大，采用該技術主要是為提高機組供熱能力，擴大供熱面積。

2.5 低壓缸零出力技術

低壓缸零出力供熱技術，其核心是僅保留少量冷卻蒸汽進入低壓缸，實現低壓轉子“零”出力運行，更多的蒸汽進入供熱系統，提高供熱能力，降低供熱期機組負荷的出力下限，滿足調峰需求，同時減少了機組冷源損失，發電煤耗下降明顯。對于 300 MW 等級機組，改造后在相同主蒸汽量的條件下，采暖抽汽流量每增加 100 t/h，供熱負荷增加約 70 MW，電負荷調峰能力增大約50 MW，發電煤耗降低約 36g/(kW·h)。該技術能

夠?qū)崿F(xiàn)供熱機組在抽汽凝汽與高背壓運行方式的不停機靈活切換，實現熱電解耦，總體成本低，運行維護費用小。

2.6 幾種技術路線對比與選擇

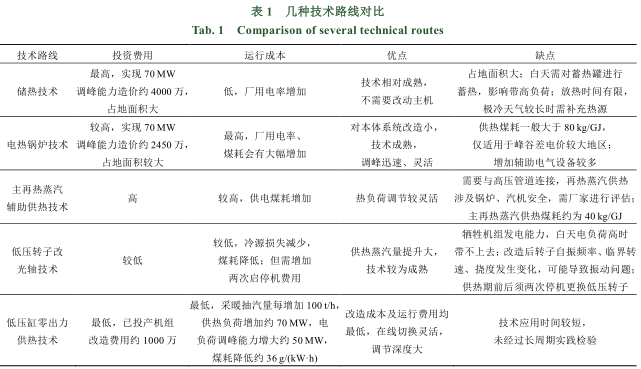

如表 1 所示，綜合對比分析現有火電機組靈活性改造技術路線的投資費用、運行成本以及各自的優缺點，低壓缸零出力供熱技術在初期投資、運行成本、深度調峰能力方面都比其他技術有優勢，非常適合現階段新建電廠以及已投產電廠機組靈活性改造，因此，該電廠進行低壓缸零出力供熱技術改造具有可行性。

3 靈活性優化改造對后期經營的影響

3.1 華北電網調峰補償政策

3.1.1 調峰時段

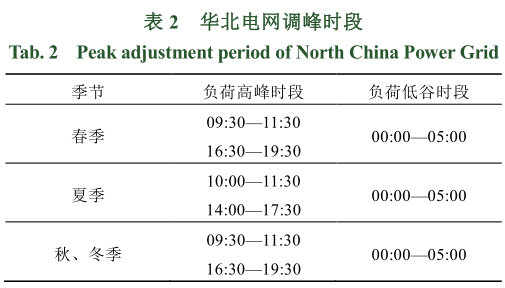

2017 年 1 月 15 日起，華北電網調峰補償實施細則進行了最新一次修訂(華北監能市場[2017]18 號文)，將供熱月份(11 月至次年 3 月) “調峰貢獻”調整為由“低谷負荷率”計算得出。非供熱月份不變，同時適當提高了補償標準，調峰時段如表 2 所示。

3.1.2 供熱期計算方法

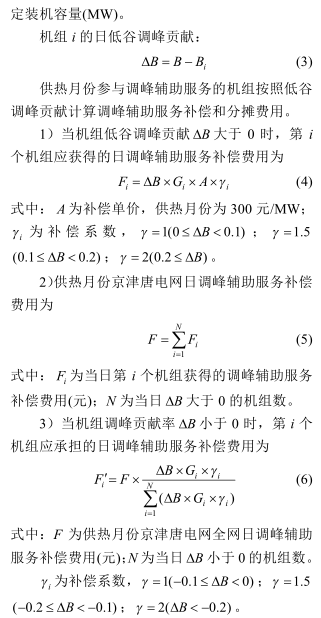

供熱月份(每年 1—3 月、11 月、12 月)參與調峰輔助服務的機組按照機組低谷負荷率計算調峰貢獻。

機組因提供深度調峰服務造成的比基本調峰少發的電量，按照 250 元/(MW?h)補償。

單機容量在 100 MW 以上的機組啟停調峰一次，按機組容量補償 1500 元/MW。

因參與低谷調峰而將出力降至機組容量的50%以下的機組，低谷時段若出現滅火、非停掉閘情況，若在當日早高峰前恢復并網，不計入非停考核。

3.2 計算結果

通過 3.1.2 中供熱期計算方法，可得出當前電網調峰補償政策下，不同調峰負荷下的補償費用。其中，按照系統低谷時段負荷率為 55%，計算得出不同調峰負荷下有償調峰補償費用；按照基本調峰負荷率為 50%，計算得出不同負荷下深度調峰補償費用；當機組不參與電網深度調峰服務時，計算得出機組負荷高于系統低谷平均負荷時，需承擔每日的調峰分擔費用。如圖 2 所示，若在供熱期，該電廠參與系統調峰，則會因調峰而少發電，同時獲得有償調峰補償和深度調峰補償，并隨著機組負荷的降低每月獲得補償依次遞增。但是如果機組不參與調峰時，按照“以熱定電”方式運行，機組負荷率相對較高，可在供熱的同時多發電，同時要承擔調峰分?jǐn)傎M(fèi)用。收益影響/萬元

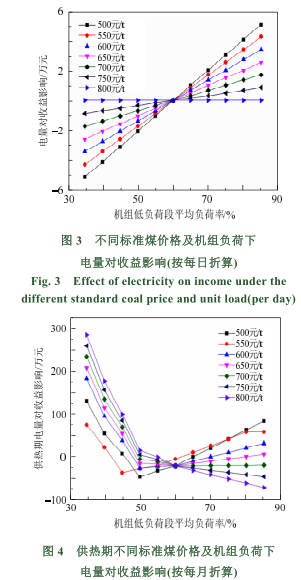

如圖 3、圖 4 所示。

本項目建設 2 臺 35 萬 kW 國產超臨界燃煤熱電聯產間接空冷機組，安裝高效除塵、脫硫、脫硝和在線煙氣連續監測裝置，各項排放指標均滿足國家環保要求，設置 2 臺 1266 t/h 超臨界直流煤粉鍋爐，具備 820 MW 供熱能力，該廠機組設計供熱面積為 1640 萬 m 2 ，單臺機組額定抽汽量為 580 t/h，此抽汽量運行工況下機組負荷范圍在280~300 MW。當進行靈活性改造時(以低壓缸零出力供熱技術方案為例)，采暖抽汽量每增加100 t/h，供熱負荷增加約 70 MW，電負荷調峰能力增大約 50 MW，結合額定采暖抽汽工況熱平衡圖，機組可增加 55 MW 的調峰出力，調峰范圍達到 225~300 MW。如圖 3、圖 4 所示，以標煤單價為 700 元為界限，當標煤單價在 700 元以下時，在供熱期，該電廠收益會隨著機組負荷的升高呈上升趨勢，在機組負荷率約為 65%以上出現正收益；例如當標煤單價為 500 元/t，機組負荷率為85%時，收益可達到 83 萬元/每月，此時，機組不宜進行調峰，應多帶負荷。當標煤單價在 700元以上時，該機組宜進行調峰，以減少經營損失。

4 結論

通過靈活性改造技術路線對比分析發現，雖然低壓缸零出力供熱技術運行時間不長，但從國家政策、工程造價、運行費用及實際調峰能力來看，該技術是目前為止應對熱電解耦相對較好的方案。

從經濟性上分析，當標煤單價在 700 元/t 以下時，要確保效益最大化，應在保證供熱負荷滿足要求的前提下，機組必須達到一定的調峰深度才能實現盈利，而不進行調峰帶高負荷整體效益會更好；當標煤單價在 700 元/t 以上時，需在保證供熱負荷滿足要求的前提下，通過調峰降低機組負荷來減少虧損。同時也要看到，隨著計劃電向市場電的轉變，當機組具備深度調峰能力時，在每天低谷時段的 5 h 之外，調度也很可能會利用該機組的調峰能力，使機組在低谷時段之外的發電負荷受到影響，從而增大企業電力營銷的難度及整體效益。

參考文獻

[1] 陳磊，徐飛，王曉，等．儲熱提升風電消納能力的實施方式及效果分析[J]．中國電機工程學報，2015，

35(17)：4283-4290．

[2] 侯玉婷，李曉博，劉暢，等．火電機組靈活性改造形勢及技術應用[J]．熱力發電，2018，47(5)：8-13．

[3] 龔勝，石奇光，冒玉晨，等．我國火電機組靈活性現狀與技術發展[J]．應用能源技術，2017(5)：1-6．

[4] 劉暢，吳浩，高長征，等．風電消納能力分析方法的研究[J]．電力系統保護與控制，2014(4)：61-66．

[5] 劉文穎，文晶，謝昶，等．考慮風電消納的電力系統源荷協調多目標優化方法[J]．中國電機工程學報，

2015，35(5)：1079-1088．

[6] 劉曉光，呂渤林．棄風條件下考慮機群電價差異的風電場控制策略[J]．發電技術，2018，39(1)：49-52．

[7] 鄧忻依，艾欣．分布式光伏儲能系統綜合效益評估與激勵機制[J]．發電技術，2018，39(1)：30-36．

[8] 國家能源局．國家能源局正式啟動提升火電靈活性改造示范試點工作[EB/OL]．2016-06-20．http://www.454 李樹明等：350 MW 超臨界熱電聯產機組靈活性改造分析 Vol.39 No.5nea.gov.cn/2016-06/20/c_135451050.htm.

[9] 國家能源局．國家能源局綜合司關于下達火電靈活性改造試點項目的通知[EB/OL]．2016-06-28．http://zfxxgk. nea.gov.cn/auto84/201607/t20160704_2272.htm.

[10] 國家能源局．國家能源局綜合司關于下達第二批火電靈活性改造試點項目的通知[EB/OL]．2016-07-28．

http://zfxxgk.nea.gov.cn/auto84/201608/t20160805_2285.htm.

[11] 胡康，陳群．電-熱綜合能源系統整體能效及靈活性改造方案分析[J]．熱力發電，2018，47(5)：14-21．

[12] 王金鶴，趙曉燕．東北地區火電機組提升調峰能力的靈活性改造方案[J]．熱電技術，2017(3)：40-44．

[13] 牟春華，居文平，黃家駟，等．火電機組靈活性運行技術綜述與展望[J]．熱力發電，2018，47(5)：1-7．

[14] 國家能源局．國家能源局正式啟動提升火電靈活性改造示范試點工作[EB/OL]．2016-06-0.http://www.

nea.gov.cn/2016-06/20/c_135451050.htm．

[15] 劉剛．火電機組靈活性改造技術路線研究[J]．電站系統工程，2018，34(1)：12-15．
