應用SCR氨噴射技術解決空預器硫酸氫銨堵塞問題
時間:2018-07-06 09:03:53

         ↓底部

某350MW機組SCR增加催化劑按照NO二超低排放運行時,發生了空預器硫酸氫銨ABS嚴重堵塞問題,分析發現SCR入口煙道截面的NH3/NO摩爾比分布小均勻?qū)е戮植堪碧右葸^(guò)大是主要原因。為此,采用CFD數值模擬方法對SCR噴氨格柵(AIG)進行了優化設計改造,并通過現場試驗對AIG噴氨流量分配進行了優化調整。測試結果表明,脫硝反應器出口NO二濃度分布相對標準偏差由改造前的49%降低至11%以內,頂層催化劑上方煙道截面的NH3/NOx摩爾比分布相對標準偏差小于3.1%,消除了局部過高的氨逃逸濃度峰值,減輕了空預器ABS堵塞風險。

關鍵詞:SCR;噴氨格柵;CFD數值模擬;優化設計;噴氨優化調整;超低排放

國內早期建設的SCR煙氣脫硝裝置脫硝效率約60%~85%,當前為滿足50mg/m3的NOx超低排放限值,脫硝效率需提高到90%以上。脫硝效率的提高不僅增加了氨逃逸整體過量風險,也加大了SCR出口煙道截面的局部氨逃逸峰值濃度。根據國內外研究,頂層催化劑入口的煙氣流場分布,尤其是NH3/NO摩爾比分布均勻性是影響局部氨逃逸的直接原因。在新形勢下,為減輕氨逃逸造成的空預器硫酸氫銨ABS堵塞問題,需要改進SCR氨噴射系統,進一步提高頂層催化劑上方煙氣中的NH3/NO摩爾比分布均勻性。

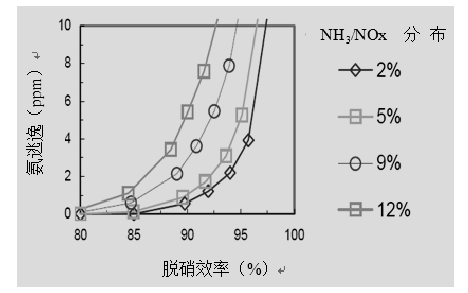

圖1NH3/NO二分布不均勻性對SCR性能的影響

國內某350MW機組,為控制NOx排放達到50mg/m3以下增加了備用層催化劑,但運行過程中出現了嚴重空預器ABS堵塞問題。針對SCR反應器出口NOx濃度分布偏差大和局部氨逃逸峰值高的現象,采用數值模擬方法對氨噴射結構進行設計優化改造,并通過現場測試對氨噴射格柵系統的氣氨流量分配進行了優化調整,結果顯示催化劑上方的NH3/NO摩爾比分布均勻性得到大幅度提高。

1設備概況

該機組于2010年同步配套建設高灰型SCR煙氣脫硝裝置,催化劑層按“2+1”模式布置,初裝2層。采用混合型AIG氨噴射系統(稀疏型噴氨管路+靜態混合器),每臺SCR反應器沿爐寬方向設置14根噴氨支管,每根支管設置手動調閥控制各支管的噴氨量,每根支管伸入SCR入口煙道后在爐深方向分為3個氨噴嘴(圖2)。這種AIG結構只能通過各支管的手動調閥調整沿爐寬方向的氨氣流量分配,無法調整爐深方向的氨氣流量分配。

圖2原AIG結構俯視圖

備用層催化劑于2014年4月加裝,但在后期運行過程中,空預器堵塞嚴重,機組滿負荷下空預器煙側阻力最高達3.1kPa。氨噴射優化調整試驗結果顯示,反應器出口煙道截面NOx濃度分布沿爐深方向差別較大,以A側為例,同一測孔不同深度測點間的偏差約15~85mg/m3,導致局部氨逃逸過大,這可能是造成空預器硫酸氫銨ABS堵塞的重要原因,而原氨噴射系統對此無法相應調整氣氨分配。

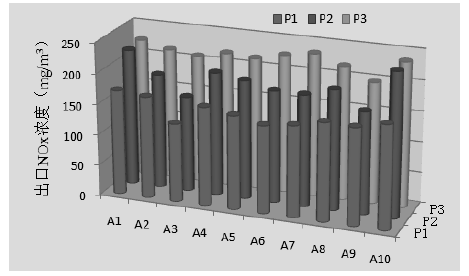

圖3優化調整后A反應器出口NOx分布

注:編號A1-A10為反應器出u截肉從反應器外側墻至鍋爐中心線方向的測孔編號;編號P1-P3代表反應器出u截肉由爐后往爐前的煙氣取樣點編號。

為滿足NOx超低排放和解決空預器ABS堵塞問題,電廠提出3項改造措施:

①低氮燃燒器改造,降低SCR入口NOx濃度,減輕SCR脫硝裝置的NOx處理壓力;

②兩層初裝催化劑再生,提高反應器的整體脫硝效率,防止氨逃逸整體過量;

③氨噴射系統設計優化改造,改善SCR入口NH3/NO摩爾比分布均勻性,消除局部過高的NH3逃逸。

2氨噴射方案CFD優化設計研究

2.1AIG優化概念設計

針對原氨噴射系統存在的上述問題,在保留原有煙道外觀、內部導流板、靜態混合器及整流格柵等結構不變的情況下,考慮進行如下結構改進:原氨噴射系統改為氣氨流量?jī)煞较蚩烧{(diào)節分配;原直管型噴嘴更換為自身旋流混合型噴嘴,并增加噴嘴數量提高覆蓋面。

2.2反應器建模

兩個SCR反應器沿鍋爐中心線對稱布置,CFD數值模擬僅以一側反應器作為研究對象。CFD數值模擬按照1:1的比例建立SCR反應器系統三維幾何模型,始于鍋爐省煤器出口,止于反應器最下層催化劑出口(圖4)。

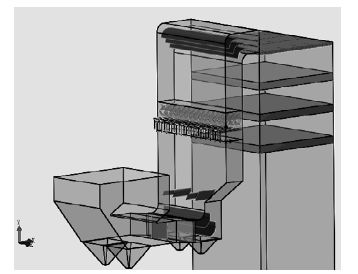

圖4SCR反應器三維幾何模型

對SCR模型進行網格劃分,網格總數約為710萬,在噴氨格柵、整流格柵等尺度較小的空間區域進行了網格加密,確保網格離散化后能夠準確地描述幾何實體。單側SCR反應器煙氣參數如表1所示。

表1反應器入口煙氣參數

催化劑層使用Porous多孔介質模型進行模擬,并通過參數調整,保證模擬阻力與實際阻力接近。采用Species物質輸運模型來模擬NH3在煙氣中的混合與擴散,但不涉及化學反應,同時假設煙氣中的NOx分布均勻。

2.3CFD數值模擬研究

為了確保單根支管上各噴嘴流量分配的均勻性,首先對AIG系統單根噴氨支管上不同噴嘴的流量分配進行了CFD模擬研究。如圖5所示,單根噴氨支管上設置4個等間距間隔布置的小噴嘴,CFD模擬結果統計顯示(表2),各噴嘴流量均勻,為下一步整體計算奠定了單元結構基礎。

圖5單根支管幾何模型

表2單噴氨支管各噴嘴流量統計

為實現AIG氨噴射系統在SCR入口煙道深度和寬度兩個方向的氨氣流量分配調節功能,破除了原有系統僅能進行寬度方向調節的限制,AIG優化設計方案將SCR入口煙道截面沿深度和寬度方向分為2X7=14個控制分區,每個分區由對應支管的手動調閥進行氨氣流量分配控制,每根支管又分為兩根次支管伸入煙道,每根次支管布置多個小噴嘴,噴嘴數量大大增加,增強了截面初態分布的均勻性,有利于氨氣與煙氣更好地混合。為增強噴嘴的氨氣噴射擴散效果,采用了螺旋形噴嘴,同時保留原有靜態混合器,強化混合功能。

將AIG初步設計方案納入整體反應器,進行了多輪CFD數值模擬和方案改進,最終將頂層催化劑層入口NH3濃度分布相對標準偏差優化到了3.9%確定為最終的AIG設計方案(圖6),并據此實施了AIG氨噴射系統改造。

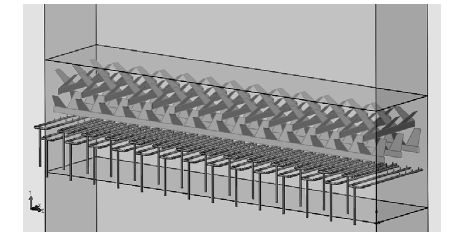

圖6優化設計方案A工G布置

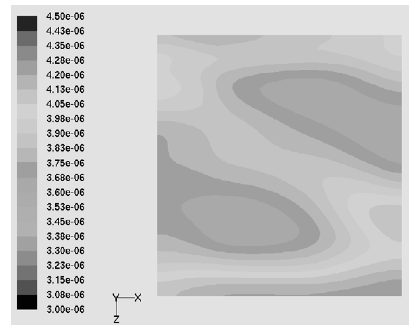

圖7催化劑層上游截面NH3濃度分布

3現場噴氨優化調整

AIG氨噴射系統改造后,進行了SCR現場噴氨優化調整試驗。

在機組330MW負荷下,根據反應器出口煙道截面的NOx濃度分布,對AIG噴氨格柵不同支管的手動閥門開度進行針對性調節,經過多輪噴氨流量分配調整后,反應器出口截面NOx分布均勻性得到了改善(圖9),以A側反應器為例,噴氨優化調整后,當脫硝效率約81.6%時,A側反應器出口截面NOx濃度最大值為77mg/m3,最小值為52mg/m3反應器出口截面NOx分布相對標準偏差從調整前的52.2%降低至11.0%,經折算統計,催化劑層入口截面NH3/NOx摩爾比分布相對標準偏差為3.1%,滿足超低排放條件下對于均勻性的要求。

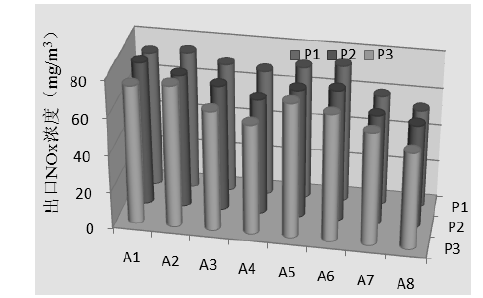

圖8噴氨優化調整后A側反應器出口NOx分布(330MW)

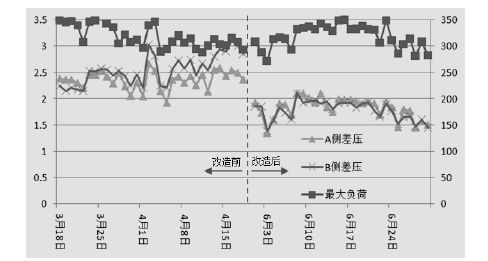

圖9改造前后空預器阻力DCS參數變化趨勢

噴氨優化調整后,機組330MW負荷下,入口NOx濃度在271~310mg/m3時,實測脫硝效率分別為81.6%,87.0%,90.6%時,對應氨逃逸濃度分別為1.74μL/L,2.51μL/L,2.97μL/L,出口NOx濃度在29~54mg/m3。據此估算,在保證氨逃逸濃度不大于3μL/L情況下,機組滿負荷下,脫硝裝置最大安全脫硝效率約為89.4%,與改造前約60%的最大安全脫硝效率相比提升了約30%。

表3噴氨優化前后及改造前試驗數據對比(A反應器)

可見,通過AIG優化改造,噴氨系統具備了深度與寬度雙向分區調節功能,且分區與噴嘴數量的增加使得噴氨系統調節性能更加靈活,結合現場噴氨優化調整,SCR裝置催化劑層入口截面NH3/NOx摩爾比分布均勻性得到改善,消除了局部過高的氨逃逸水平。從機組DCS參數統計曲線也可以看出(圖9),改造前空預器阻力有逐漸上升的趨勢,最高達2.5~3.1kPa,而改造后相同負荷下阻力水平較為穩定,基本維持在2kPa以下。

因此,AIG改造及現場噴氨優化調整的實施為實現超低排放運行的目標提供了有力保障。

4結論

催化劑本身是脫硝裝置性能發揮的基礎,而氨噴射系統則起著關鍵作用,尤其在超低排放條件下,對于NH3/NO摩爾比均勻性的要求更加嚴格,這對氨噴射系統提出了更高要求,具備良好調節性能的氨噴射系統為實現高NH3/NO摩爾比均勻性提供了硬件條件。對于某些機組氨噴射系統存在功能不足的情況,進行有針對性的優化設計,并結合現場噴氨優化調整這一手段,可以減輕下游空預器ABS堵塞的風險,有效降低空預器煙氣阻力,提升機組運行的安全性和經濟性。
